BIM管综系列之机电建模基本要求
都说BIM管综应用价值最高？那么管综建模需要注意哪些问题？基本要求是什么？

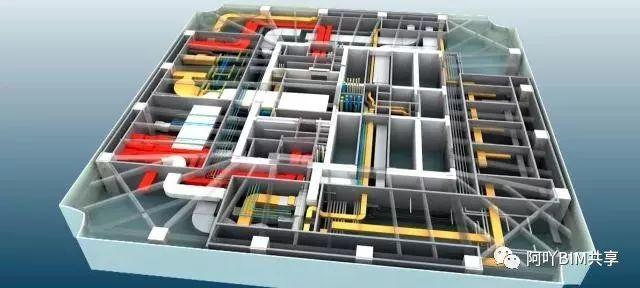

BIM管线综合应用，即结合BIM技术可视化、协同化等应用优势，解决机电管综之间的不合理问题，一般用来处理多专业之间、专业之内的碰撞问题，利用优化成果使现场实施更加顺畅，达到节省物料、降低成本、缩短工期、提高工程质量的目的。由于管综优化工作是基于多专业模型完成的，因此前期正确的建模是后期综合应用的关键和基础，那么机电专业建模需要注意哪些问题？建模的基本要求是什么？才能保证后期应用能正确的实施，BIM应用能有效的落地。本文和大家一起讨论管综建模的那些事，希望看到本文的BIM同行能够认真思考、有所收获。
BIM管线综合建模的基本要求、内容及注意事项包含哪些？

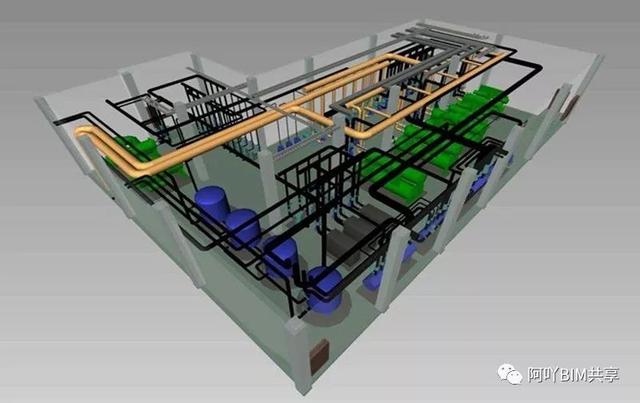

现行BIM应用机制下，任何专业的BIM建模都是在识图的基础上完成的，管综优化最难点包括为机房和管井，其具有空间狭小及管线复杂等特点，因此必须要确定主要机房、管井的建模尺寸及定位信息。
在风井、电井、水井等管道密集的地方注意管道的排布要与系统主要走向相匹配，初期建模应结合平面布置图、系统图、设计说明及设备表综合考量，注意建模过程中应该先确定设备的位置及型号，建立如冷却塔、锅炉设备、分集水器、热换设备、变压器、配电箱柜、燃气调压设备、消火栓、水泵机组、空调机组、风机、智能系统控制设备等模型族文件（设备族的建立一般根据设计图纸和采购说明书进行完成，设备族的精细化程度千差万别，可以体现BIM从业人员的基本功），然后依据先主管后支管的原则参照系统路径进行建模，管段需要确定尺寸、类型及材质，管件和管道附件需要尺寸、材质、连接方式及类型，考虑如管线是法兰连接还是焊接，不同连接方式的区别及影响是什么，管段建模是否考虑外保温层厚度的影响,等等细节因素直接决定建模成果能否应用于后期优化，决定该项目是否能够有效落地。
建模过程中特别需要注意设备机房、各专业井道系统管线的几何连接尺寸，定位信息的正确性；注意不同专业各个系统的末端（如百叶风口、消防喷头、烟感探测器、空调末端等）管线的连接以及模型尺寸、定位信息的正确性；注意各专业系统管线上多种附带装置的布置，需要全面且无误的完成建立；需要注意为各专业管线、管件、设备等完善它们的非几何参数信息，如设备功率信息、管线流量信息、设备维修、厂商甚至负责人信息，以方便项目的应用及后期的运营维护。

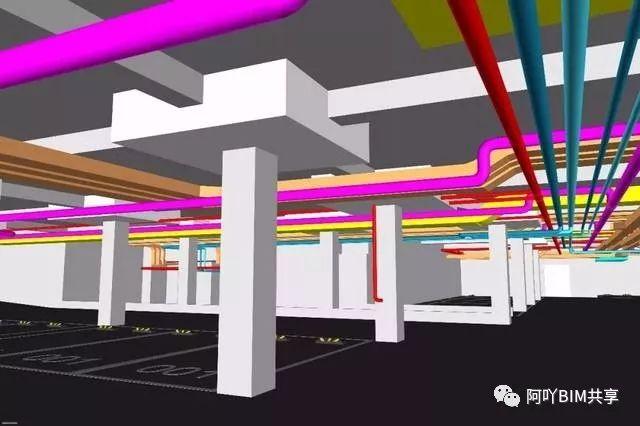

水专业建模基本要求：首先是多专业系统的建立，各系统的命名、配色需与图纸保持一致，管道命名、材质需与图纸保持一致，一些需要增加坡度的管段须按图纸要求建出坡度，系统中的各类管道附件及设备须按图纸中的定位进行建立，有保温层的管段须建出保温层。
暖通专业建模基本要求：同样先是多专业系统的建立，要求各系统的命名、配色须与图纸一致，影响管线综合的设备、附件须按图纸要求建出，例如：风系统中的风机盘管、百叶风口等，暖通水系统中各种阀门、铸铁暖气片等，暖通水系统尤其注意要考虑和建立保温层，并用特殊颜色或材质标明，以方便后期准确、精细的管综优化应用。
电气专业建模基本要求：电气专业REVIT中没有系统的建立，一般以组的形式或过滤器功能进行区分强弱电等分类，要求建立模型与图纸一致。现大多数BIM应用无特殊要求只建立电气桥架，包括桥架、桥架连接段及电气设备。
总结
本文结合管线综合应用的BIM建模要求，分别说明正确的机电建模应该包括哪些内容，建模注意事项是什么，仅为个人部分总结，希望能为同行朋友提供帮助。
